5轴铣削

简单高效可靠地制造3D曲面

不同于任何其他铣削方法，5轴同步铣削功能可以快速有效地生成高质量曲面。Tebis助您将昂贵高性能机床的潜力充分发挥出来：可以为所有多轴加工操作轻松规划和计算无碰撞程序。自动生成刀具磨损率低的均匀刀路，且会检查倾斜方向。

简单

集成的模板技术 • 针对特殊制造任务的功能 • 向量之间的铣削 • 交互式优化刀具倾斜方向 • 集成所有粗加工和精加工策略

快速

根据需要组合任何加工类型 • 对现代化高性能刀具的最优支持 • 一次加工多个曲面，不会退刀

可靠

进行完整碰撞检查的数控程序 • 面向所有铣削机床，包含机器人

适用于广泛加工任务：使用 Tebis 进行5轴联动铣削

技术文献

带定位轴的多面加工？或者您更喜欢5轴联动加工？

对一个零件进行带定位轴的多面联动铣削加工，或是选择进行5轴同步铣削加工，主要取决于特定加工任务，零件的复杂度和机床的运动特性。

您是否还在犹豫应不应该选择能进行5轴联动加工的机床？或者您已经在使用多轴机床并且相信可以从中获得更多收益？并不只有您这样：一项调查显示，62％拥有多轴机床的人不相信他们能充分利用这类机床。*

我们对优缺点进行了比较。阅读我们的白皮书。

我想阅读白皮书

针对特殊制造任务的联动5轴功能

在Tebis中轻松学会针对联动5轴铣削的铣削路径的数控编程：基本上与3D编程一致。以前创建3轴刀路的Tebis编程人员也能够非常快速地学会5轴铣削程序的编程。



Tebis包含多种针对联动5轴铣削刀路进行编程的功能。每个功能都是为特殊加工任务而定制的，并且仅包含实际需要的那些参数。

  • 铣削曲线：针对曲线的修剪面铣削和侧铣削
  • 多轴雕刻
  • 粗加工轮廓：平面和曲率恒定的侧壁面的5轴侧铣削粗加工
  • 精加工轮廓：
  • 平面和曲率恒定的侧壁面的5轴侧铣削精加工:
  • 自由型腔的自适应或轮廓平行粗加工
  • 精加工曲面：使用球头刀进行HSC铣削
  • 端面铣削曲面：针对带升角的简单和复杂自由曲面的HSC铣削
  • 侧铣削曲面：针对复杂自由曲面的5轴铣削
  • 槽粗加工：
  • 自由型腔的自适应或轮廓平行粗加工
  • 径向粗加工：
  • 旋转组件的轮廓平行粗加工
  • 多轴去毛刺
关键的功能概述

高度灵活：有针对性地控制机床和刀具的运动

Tebis独特优势：它允许您根据机床类型、零件几何形状和加工任务专门控制机床和刀具的运动。例如，您可以控制夹紧装置、使用导程角、定义矢量或使用其他导向元素。

  •  稳定的机床运动
  •  更好的切削条件
  •  更高的曲面质量
  •  更短的加工时间
  •  更长的刀具寿命

优化机床运动可以集成在Tebis 5 轴联动铣削中，无需增加额外的模块。

控制轴和旋转轴

可以管理控制轴和旋转轴的运动，无需设计额外的工作。例如，一个轴可以完全夹紧，第二个轴的运动可以在两个角度之间插值。可在铣削方向或路径方向上插补移动。

使用导向元素或导程角控制刀具方向

您可以在 5 轴联动曲面精加工中使用导向元件精准地控制刀具方向。根据您的输入参数，在行距方向和导向元素之间或在铣削方向和导向元素之间插补移动。在第一种情况下，刀具方向在铣削方向上保持不变，而在第二种情况下，刀具方向在跨距方向上保持不变。作为替代方法，您还可以在两个方向上进行插值。

也可以在所有策略中定义导程角。具有切入角的刀具始终沿刀具路径的切削方向移动：保证了向上切削和最佳切削条件。

在矢量之间铣削

零件上定义的矢量将决定刀具的运动，可以在编程过程中进行优化。您可以在编程过程中优化刀具移动：您可以使用集成的预览功能验证倾斜方向并调整它。

从 3+2 轴加工智能创建 5 轴联动加工

在 5 轴联动避让铣削中，具有更优的轴向位置的 5 轴联动铣削程序由具有固定位置轴的 3+2 轴数控程序自动生成。利用完整的机床运动学和机床头的精确几何形状，使用 5 轴联动检测并自动避免碰撞。这允许利用短刀具为电极和深腔零件提供出色的加工效果。

即使是经验不足的用户，也只需点击几下鼠标即可生成复杂的无碰撞 CAM 程序。

在 5 轴联动避让铣削中，可以自动防止与机床头的潜在碰撞。



碰撞避让也可用于需要频繁更改方向的区域。由于切削条件不利，以固定倾斜方向进行制造通常会牺牲表面质量。对于复杂、高度可见的曲面区域，有必要使用动态 5 轴刀具运动来平滑刀具路径。

面向所有想要了解更多信息的人

网络研讨会，技术文献，访谈 ...

5轴联动铣削 —— 效果如何？

与任何其他铣削方法不同，5轴联动加工可在现代高性能机床上快速高效地加工高质量曲面。然而，许多冲压模具、注塑模具和机床制造商更喜欢使用定轴加工。他们倾向于用更挑剔的眼光看待多面加工。这些担忧是否有根据？
注册用户在此下载白皮书。

您可能还想了解

相关主题

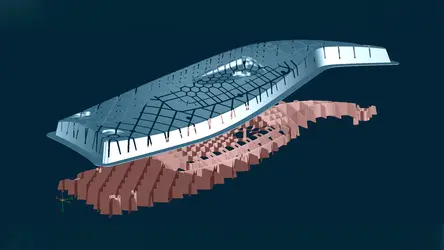

加工前CAD模型准备

Tebis结合实体与曲面技术，高效安 全：为数控生产准备的CAD模型质量越 好，投入数控编程的时间和精力就越 少。在许多情况下，Tebis智能进行数 控编程。
了解更多

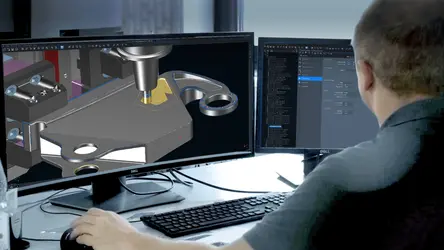

CNC编程

Tebis CNC编程有助于显著缩短流程中 的编程和设置时间。Tebis将高效、可 靠和高度智能化与最大的灵活性相结 合。该产品组合包括针对所有领域的行 业特定解决方案，例如2.5D、3D和5轴 加工。
了解更多

CNC智能化

Tebis Automill®评估数字化CAD工件模型并访问之前存于模板中的公司制造环境和制造知识的数字化结构以计算数控程序。


了解更多

CNC虚拟机床

使用Tebis CNC虚拟机床，以在Tebis CNC编程环境中对数控加工操作进行全面的规划、编程和检查。真实制造环境中的所有组件-包括刀具、机床、夹紧设备和装置-的每一个细节都作为虚拟孪生镜像模型存储在虚拟编程环境中。
了解更多

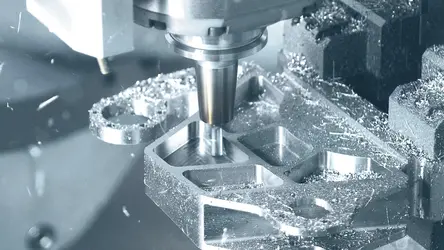

2.5D铣削

使用Tebis模板技术，可基于单个流程 库实现2.5D铣削加工的全自动化。无需 对机床进行编程，并且在Tebis工作站 上进行数控编程变得非常简单。
了解更多

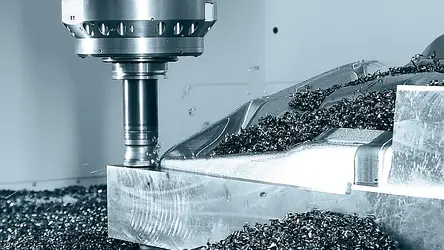

3D铣削

自由曲面加工让您在Tebis JobManager中合并用于粗加工、精加工和残料加工的所有策略您可以使用便捷的模板技术，并确保在CAM环境中避免碰撞。
了解更多

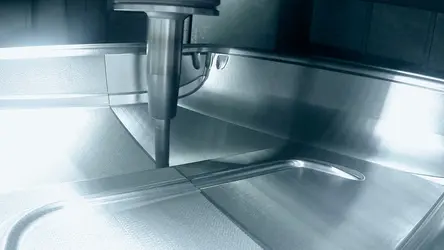

HFC铣削

HFC刀具帮助您以高进给率实现高加工 速度Tebis计算的残料绝对精确。尽可 能将残料去除。因此，无论是粗加工还 是预精加工，将HFC刀具和Tebis结合 使用都是最完美的选择。
了解更多

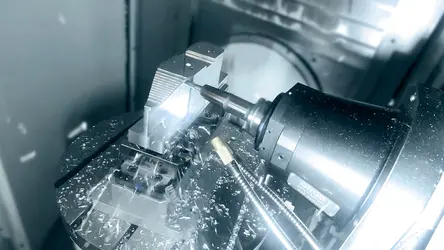

高效粗加工

与传统的粗加工方法相比，使用切削深 度极大的特殊HPC刀具进行自适应粗加 工可以节省60%以上的时间。刀路布局 完美适应几何形状，不会造成满刀切 削。
了解更多

圆弧形铣刀

圆弧形铣刀具有特殊的几何形状，与用 球头刀相比，在预加工和精加工上可节 省多达80%的时间。Tebis支持全部这 些类型的效率高的高性能刀具-因为 可以在虚拟CAM环境中对每种刀具进 行精确至细节的建模。
了解更多
