5轴联动铣削

针对每个制造任务的功能

没有不必要的参数,无需长时间深虑...5轴联动铣削的每个功能都针对特定的加工任务精确定制。

5轴粗加工

Tebis包含针对5轴联动粗加工的所有功能,如针对特殊几何体进行粗加工所需的自适应粗加工策略。统一的毛坯余量令后续精加工的时间减少。3轴和5轴粗加工操作可轻松结合,从而确保材料尽可能地去除。

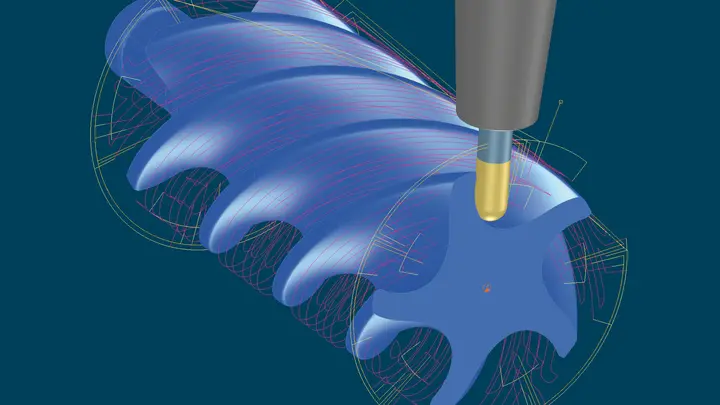

对旋转零件进行粗加工

“NC5ax/MRadial”功能非常适合于对旋转零件的侧壁和筋槽几何体进行粗加工的5轴联动刀路的快速数控编程。同样,只需选择曲面和毛坯,然后根据轮廓平行的刀路规划加工零件。

行的刀路规划加工零件。

旋转零件进行粗加工

“径向粗加工”功能适用于5轴联动刀路的快速数控编程,对圆柱形和锥形件的型腔和腰形槽几何形状进行粗加工。 首先利用刀具单次走刀,将零件粗加工至最大深度(低步距和纵向吃刀量)。然后,从下往上加工残料(较小的切削深度,精确到坯料余量)。 通过此过程减少刀具磨损,并确保机床的高材料去除率。 然后,用户可通过一项特殊功能对最终精加工操作进行轻松编程。只有更改策略后:系统才能完成其余操作。

在一次操作中,以高进给率对旋转件进行粗加工、以低进给率进行精加工。

自适应粗加工

是使用HPC刀具对自由曲面和自由型腔进行快速5轴同步加工的理想选择

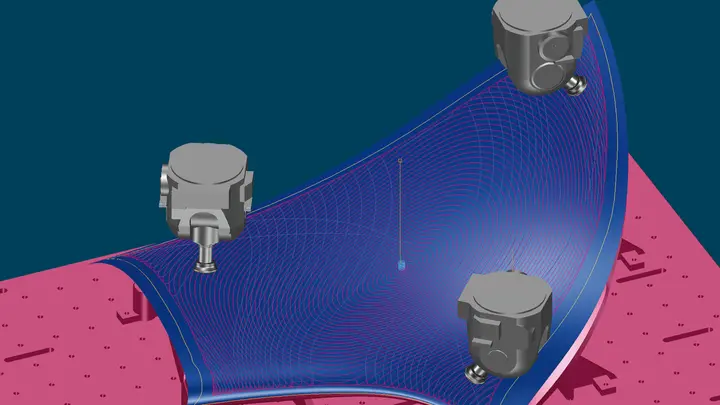

针对自由曲面的自适应5轴粗加工。

自由型腔的自适应粗加工

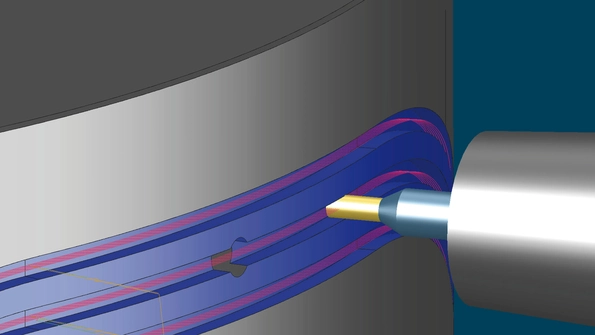

沿曲线的5轴粗加工

沿任何轮廓进行5轴联动铣削,兼顾零件和受保护曲面。例如,此方法适用于模型制造中的划线。使用自动避让策略或通过专门选择刀具倾斜方向可以防止碰撞。利用协调的Tebis CAD功能可以轻松准备所需的引导曲线。也可使用特殊策略直接在工件曲面上制定雕刻路径。

5轴侧铣削

您可以在理想的切削条件下制造各种形式的毛坯表面,并通过优化纵向吃刀量来减少加工时间:这样能够以更小的横向步距将材料一层层切削去除,从而保护刀具。使用具有鼓形几何体的圆弧形铣刀进行5轴铣削的特殊优势:根据几何体精确地调整刀具倾斜方向。

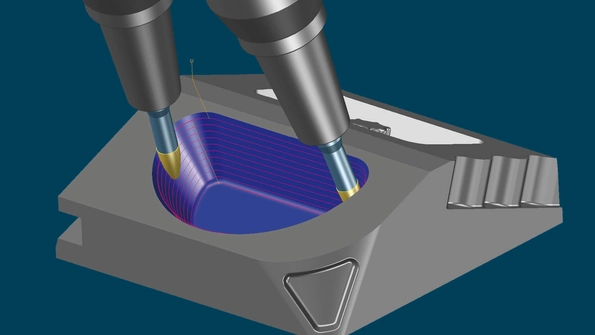

使用鼓形刀

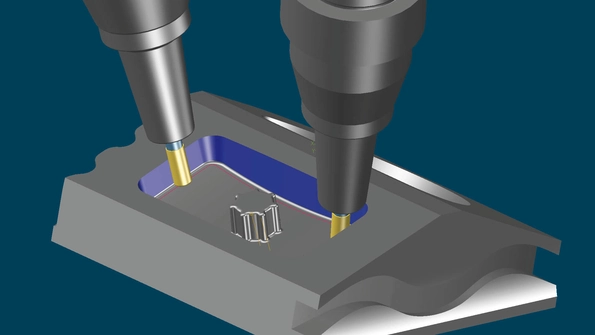

以及立铣刀加工侧壁

但是,除了碰撞避让之外,您还可以在其他方面实现此功能,并获得良好的效果。在特定的零件区域,例如加工时需要频繁重新定位的可见区域中的自由曲面,由于各方面情况不利于切削,以固定的倾斜角度进行加工通常会对曲面质量产生不利影响。采用的独立解决方案是通过动态5轴刀具运动进行补偿。

以及立铣刀加工侧壁

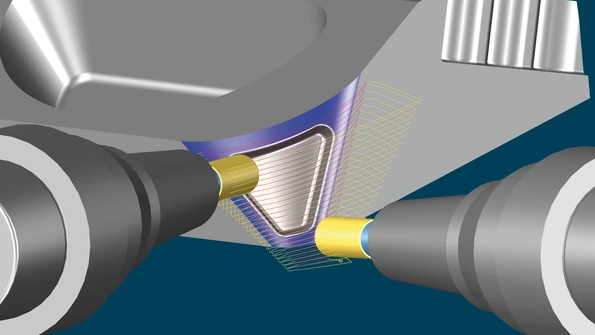

5轴铣削切割曲面

Tebis直接在曲面上生成数控刀路。因而,您能够通过HSC铣削(高速切削)打造质量出众的曲面。您可以通过横向倾斜以及正/负导程角定位刀具,从而确保最佳加工条件,即使对于在曲面上铣削复杂工件也是如此。

自动多轴去毛刺

有了Tebis,您可以使用具备自动多轴去毛刺功能的球头刀或锥形刀加工锋利的零件边缘。倾斜方向是自动确定的;该刀具会自动阻止刀杆和刀柄发生碰撞。使用特殊的准备功能为复杂的5轴加工操作做好更佳准备。

示例:机床制造

示例:注塑模具制造
